Что нужно для профессионального монтажа коаксиального кабеля и ВЧ-разъемов
Даже качественный коаксиальный кабель не гарантирует хорошего результата, если монтаж выполнен с нарушениями. На практике специалисты по радиосвязи нередко сталкиваются с ситуациями, когда причина потерь сигнала кроется не в оборудовании, а в неправильно установленном разъеме или неаккуратно подготовленном кабеле. Особенно заметно это становится на высоких частотах, где любая мелочь начинает влиять на характеристики линии.
Профессиональный монтаж отличается от бытового не только аккуратностью исполнения. Он предполагает использование специализированного инструмента, соблюдение технологии сборки и контроль качества каждого соединения. Именно поэтому в арсенале монтажников давно появились стрипперы, тестеры, а также кримперы для обжима, позволяющие получать стабильные и надежные соединения независимо от сложности проекта.
С чего начинается качественная сборка линии
Опытные специалисты редко начинают работу с установки разъема. Первым делом оценивается сам кабель: его тип, диаметр, состояние внешней оболочки и соответствие задачам конкретной системы. Кроме того, важно заранее определить, какие соединители будут использоваться. Для разных диапазонов частот применяются различные стандарты. Например, в профессиональных антенно-фидерных системах широко распространены N-коннекторы. Ознакомиться с их особенностями можно по ссылке: https://a-comms.com.ua/ru/n-type-roziemy/. Правильно подобранный разъем позволяет сохранить характеристики линии и избежать дополнительных потерь сигнала в местах соединения.
Инструменты, без которых сложно добиться хорошего результата
Сборка коаксиальной линии требует точности. Попытка заменить специализированный инструмент подручными средствами почти всегда приводит к ухудшению качества соединения. Наиболее востребованными считаются следующие инструменты:
- Стриппер для коаксиального кабеля. Позволяет аккуратно снять внешнюю оболочку и подготовить кабель к монтажу без повреждения экрана и центральной жилы.

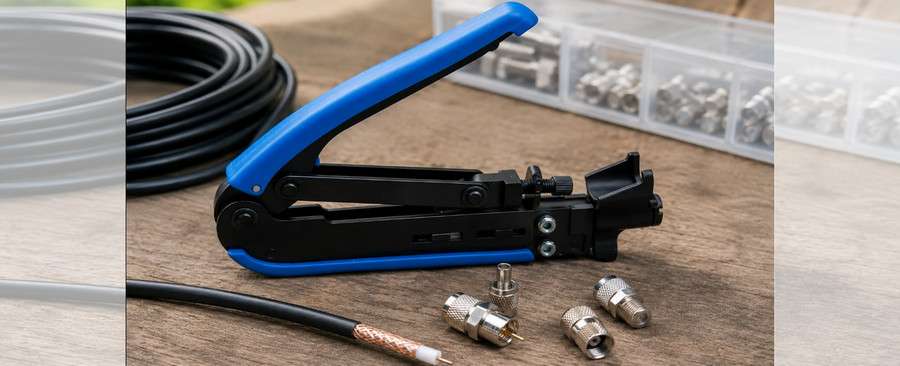

- Кримпер. Используется для обжима соответствующих типов разъемов. Обеспечивает одинаковое усилие и надежную фиксацию соединителя.
- Кабелерез. В отличие от обычных бокорезов делает ровный срез без деформации кабеля.
- Набор калибровочных ключей. Применяется при монтаже некоторых типов ВЧ-коннекторов и помогает избежать повреждения резьбы.
- Мультиметр. Используется для проверки отсутствия короткого замыкания после сборки.
Каждый из этих инструментов решает конкретную задачу. Отказ даже от одного из них может сказаться на конечном результате.
Какие ошибки встречаются чаще всего
Интересно, что большинство проблем возникает не из-за дорогих компонентов, а из-за мелких нарушений технологии монтажа. Среди наиболее распространенных ошибок можно выделить:
- повреждение оплетки при разделке кабеля;
- слишком длинную центральную жилу;
- попадание отдельных проволок экрана на центральный проводник;
- использование разъема неподходящего диаметра;
- чрезмерное усилие при затяжке соединения.
Подобные недочеты не всегда заметны сразу. Иногда линия начинает работать нестабильно только спустя несколько месяцев эксплуатации.
Почему важна проверка после сборки
Собранное соединение может выглядеть идеально, но внешнего осмотра недостаточно. В радиочастотных системах важны реальные электрические параметры. После монтажа обычно выполняют несколько проверок. Сначала контролируют отсутствие короткого замыкания между экраном и центральной жилой. Затем измеряют характеристики линии с помощью КСВ-метра, анализатора цепей или другого диагностического оборудования. Такой подход позволяет выявить скрытые проблемы еще до ввода системы в эксплуатацию.
Профессиональный монтаж коаксиального кабеля – это не только правильный выбор разъема. Не менее важны подготовка кабеля, использование специализированного инструмента и последующий контроль качества соединений. Практика показывает, что аккуратная разделка кабеля, качественный обжим и обязательная проверка параметров линии дают гораздо больший эффект, чем попытка компенсировать ошибки монтажа более дорогим оборудованием. Именно поэтому опытные специалисты уделяют внимание каждому этапу сборки, начиная от выбора инструмента и заканчивая финальными измерениями.
